PlantUMLで配置図作成

背景

---

システムの全体設計で配置図を作成する必要があり、Gitで差分管理が可能な配置図作成ツールを調査した。

記事の目的

---

PlantUMLで配置図を作成する

配置図

---

配置図について記載する。

配置図とは

配置図は、システムの物理的側面（ハードウェア構成や通信経路等）を記述したものである。

配置図の描き方

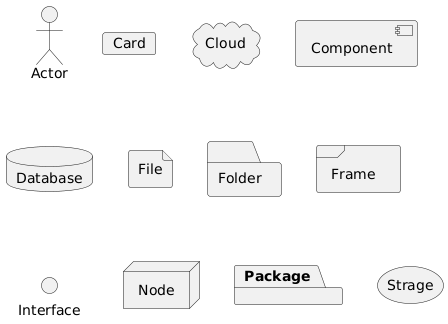

• 要素


@startuml
actor Actor
card Card
cloud Cloud
component Component
database Database
file File
folder Folder
frame Frame
interface Interface
node Node
package Package
storage Strage
@enduml

システムの構成要素を表す。
• 利用者（Actor）
  利用者を表す。

• カード（Card）
  認証カードや社員証などのカードを表す。

• クラウド（Cloud）
  AWSやAzureなどのクラウドサービスを表す。

• コンポーネント（Component）
  クラスやオブジェクトなどのソフトウェアの最小単位

• データベース（Database）
  SQLやMongoなどのデータベースを表す。

• ファイル（File）
  データの最小単位。

• フォルダ（Folder）
  ファイルをまとめた構造体を表す。

• フレーム（Frame）
  特定の構造、規則に基づいて作成されたソフトウェア群を表す。

• インターフェース（Interface）
  ネットワークインターフェースなど、複数要素の接続点を表す。

• ノード（Node）
  PCなどのハードウェアの最小単位

• パッケージ（Package）
  特定の目的のために作成されたソフトウェア群を表す。

• ストレージ（Strage）
  NAS、blob-strageなどの記憶媒体を表す。

• 入れ子表現


@startuml
node "Controle PC" {
    frame "ROS" {
        component "Controle node"
    }
}
@enduml

システムの親子関係を表すことができる。
• 接続


@startuml
node "Control PC" as p{
    frame "ROS" {
        component "Control node" as c
        component "Communication node" as com
        component "rviz" as r
    }
    interface "/dev/usb_ctr" as i1
    interface "Full size HDMI" as i2
    interface "LTE dongle" as i3
}
node "Robot arm" as a
node "Monitor" as m
cloud "Cloud vpn network" {
    interface "10.0.0.2" as n1
}
/'ROS network'/
com --> c
c   --> r

/'Control network'/
c  ->  i1
i1 --> a: USB

/'Monitor network'/
r  -left-> i2
i2 -down-> m: HDMI

/'Communication network'/
com <-left-> i3
i3  <-up->   n1: LTE
@enduml

システムの接続関係を表すことができる。矢印はデータの流れる向きを表す。ノードの中身を抽象化し、省略する場合もある。

まとめ

---

• PlantUMLでコンポーネント図を作成する方法を調査、記載した

参考文献

---

• 配置図
• UML 2 配置図の概要

変更履歴

---

1. 2020/05/06: 新規作成
